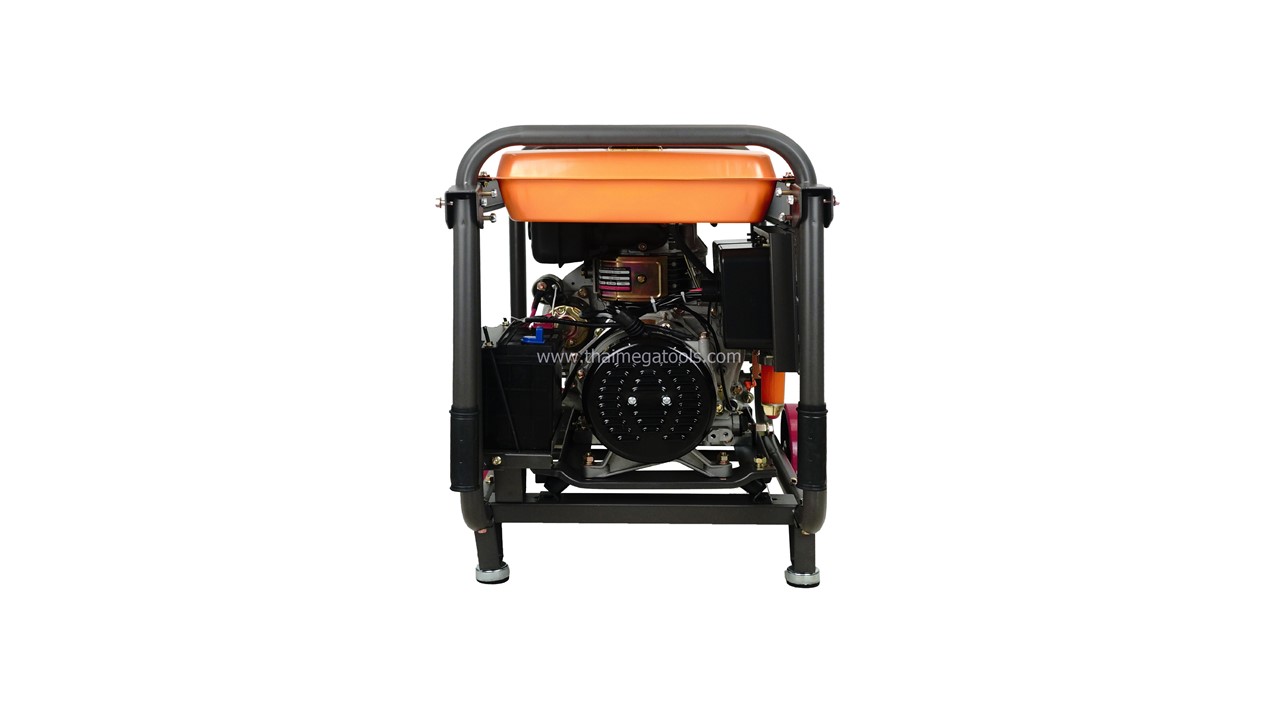

ROWEL DG6500CLES เครื่องปั่นไฟเครื่องยนต์ดีเซล 5.5KW.

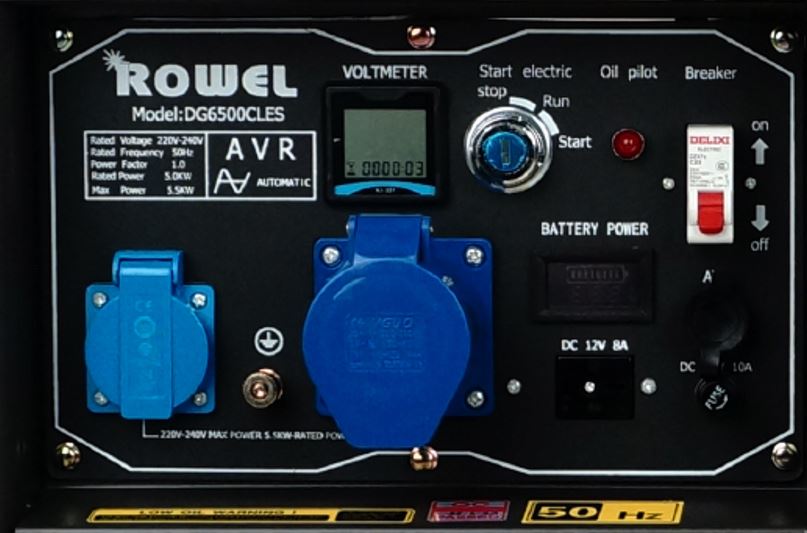

เป็นเครื่องปั่นไฟฟ้าแบบเปิด ขนาด 5.5 kW (5500 วัตต์) เหมาะสำหรับใช้งานหนักและต่อเนื่อง ใช้เครื่องยนต์ดีเซล 13 แรงม้า 4 จังหวะ สตาร์ทด้วยกุญแจและลาน ใช้ระบบควบคุมแรงดันไฟฟ้าอัตโนมัติ (AVR – Automatic Voltage Regulator) ซึ่งจ่ายไฟที่มีความเสถียรพอสมควรสำหรับเครื่องมือช่างหรือหลอดไฟทั่วไป แต่ไม่เสถียรเท่าระบบอินเวอร์เตอร์ หน้าจอดิจิทัลแสดงผล เหมาะสำหรับการสำรองไฟ หรือใช้ในไซต์งานก่อสร้าง เเละ งานหนัก
รายละเอียดเครื่องปั่นไฟเครื่องยนต์ดีเซล 5.5KW.
| รุ่น | DG6500CLES |
|---|---|
| รุ่นเครื่องยนต์ | 188FBE |
| ประเภทเครื่องยนต์ | Diesel Engine, 4-Stroke, Single Cylinder, Air-Cooled |
| แรงดันไฟฟ้า / ความถี่ | 220-240V / 50Hz |
| ประเภทการปรับแรงดันไฟฟ้า | AVR |
| กำลังไฟฟ้าใช้งานปกติ | 5.0 kW |
| กำลังไฟฟ้าสูงสุด | 5.5 kW |
| กำลังเครื่องยนต์ | 13 HP |
| ความเร็วรอบ | 3000 RPM |
| ความจุกระบอกสูบ | 456 cc |
| ระบบสตาร์ท | Recoil / Key Starter |
| ระบบจุดระเบิด | Compression Ignition |
| ระบบจ่ายเชื้อเพลิง | Direct Injection |
| ชนิดน้ำมันเครื่อง | SAE 10W-30, SAE 10W-40 หรือ Grade CC, CD |
| ความจุถังน้ำมันเชื้อเพลิง | 13.5 ลิตร |
| ความจุน้ำมันเครื่อง | 1.65 ลิตร |
| ระดับเสียงขณะใช้งาน | 84 dB(A) |
| ระยะเวลาทำงานต่อเนื่อง | 7.5 ชั่วโมง |
| อัตราสิ้นเปลือง | 2.3 ลิตร/ชม. |
| แรงดันแบตเตอรี่ | 12 V |
| ประเภทเครื่องกำเนิดไฟฟ้า | Open / Brushless |
| รองรับระบบ ATS | Option |
| ขนาด (ก × ย × ส) | 755 × 515 × 635 มม. |
| น้ำหนักสุทธิ | 108 กก. |
จุดเด่นROWEL DG6500CLES เครื่องปั่นไฟดีเซล 5.5KW.
- ใช้เครื่องยนต์ดีเซลแบบหัวฉีด Direct Injection 4 จังหวะ 13 แรงม้า ที่ให้กำลังไฟสูงสุดถึง 5.5 กิโลวัตต์ และกำลังไฟใช้งานปกติ 5.0 กิโลวัตต์
- กำลังไฟเสถียร มาพร้อมระบบควบคุมแรงดันไฟอัตโนมัติ (AVR) ทำให้จ่ายกระแสไฟฟ้าได้นิ่งพอสมควร ช่วยป้องกันอุปกรณ์ไฟฟ้าเสียหาย
- โครงสร้างแบบเปิดมีความแข็งแรงทนทานต่อการใช้งานหนัก เครื่องยนต์ดีเซลประหยัดน้ำมันเชื้อเพลิง ทำงานต่อเนื่องได้นาน ประมาณ 8 ชม.
- มีทั้งระบบกุญแจสตาร์ท (ไฟฟ้า) เพื่อความสะดวก และระบบเชือกดึงสตาร์ทแบบสปริงรั้งกลับเป็นตัวเลือกสำรอง
- การเคลื่อนย้าย ตัวเครื่องมาพร้อมกับล้อลากและมือจับที่แข็งแรง ทำให้การเคลื่อนย้ายทำได้ง่ายขึ้น แม้ตัวเครื่องจะมีน้ำหนักมากก็ตาม
ROWEL DG6500CLES เครื่องปั่นไฟเครื่องยนต์ดีเซล 5.5KW. เหมาะกับการใช้งานที่ไหน
- ไซต์งานก่อสร้าง สำหรับการใช้งานในพื้นที่ที่ไม่มีไฟฟ้าหลักเข้าถึง เพื่อจ่ายไฟให้เครื่องมือช่างต่างๆ
- งานภาคสนาม/กิจกรรมกลางแจ้ง: เหมาะสำหรับการใช้งานนอกสถานที่ที่ต้องการแหล่งพลังงานที่เชื่อถือได้และเคลื่อนย้ายได้สะดวก
- สำรองไฟฉุกเฉิน: สามารถใช้เป็นแหล่งพลังงานสำรองสำหรับบ้านพักอาศัยหรือธุรกิจขนาดเล็กในช่วงที่ไฟฟ้าดับ
- การเกษตรสมัยใหม่: เป็นที่นิยมนำไปใช้ในการชาร์จโดรนเกษตรหรือโดรนพ่นยา
ข้อเเนะนำในการใช้งานสินค้า
- การติดตั้ง: ติดตั้งในพื้นที่โล่ง อากาศถ่ายเทได้ดี และห่างไกลจากความชื้นหรือวัตถุไวไฟ
- การดูแลเครื่องยนต์: เนื่องจากเป็นรุ่นใหญ่ การบำรุงรักษาตามคู่มือจึงเป็นสิ่งสำคัญมาก ควรเปลี่ยนถ่ายน้ำมันเครื่องและทำความสะอาดไส้กรองอากาศอย่างสม่ำเสมอ
- ห้ามเติมน้ำมันเชื้อเพลิงขณะเครื่องกำลังทำงานหรือเครื่องยังร้อนอยู่โดยเด็ดขาด
- ต่อสายดิน ทุกครั้งเพื่อป้องกันอันตรายจากไฟฟ้ารั่ว
- เมื่อใช้งานเสร็จ ควรปิดสวิตช์และถอดปลั๊กอุปกรณ์ทั้งหมดออกก่อน แล้วจึงดับเครื่องยนต์
- หากไม่ได้ใช้งานเป็นเวลานาน ควรถ่ายน้ำมันเชื้อเพลิงออกจากถังให้หมดเพื่อป้องกันการอุดตันในระบบเชื้อเพลิง
